TQ RJ系列通訊信號電涌保護器依據IEC及ITU-T相關防雷標準設計，采用多級保護電路，選用進口高速保護器件，響應速度快，輸出殘壓低，具有通流容量大、性能穩定、插入損耗低等特點。從根本上克服了傳統避雷子、保安單元等防雷器材反應速度慢的弊病，是更新換代的最佳浪涌保護器，廣泛用于中國電信、計算機網絡通信傳輸系統、IP電話機、ADSL程控交換機、高檔的傳真、電話等設備；使其免受雷電感應電壓，電網電壓波動干擾，靜電放電和大負載啟動產生的沖擊浪涌電壓所造成的重大損壞。

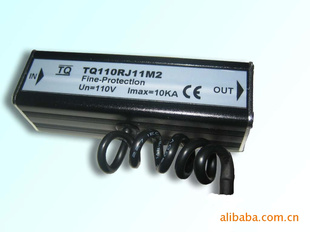

本產品選用金屬外殼、密封性好，具有防塵防腐蝕功能，接口為標準RJ11或RJ45水晶頭，采用串聯方式連接，安裝于被保護設備和外線之間。
產品型號 | Type | RJ11-Tele/2-C | RJ45-Tele/4-C | | 額定工作電壓 | Un | 110V | 110V | | 最大可持續工作電壓 | Uc | 184V | 184V | | 標稱放電電流(8/20μs) | 線/線 | In | 350A | 350A | 線/地 | 5KA | 5KA | | 最大放電電流(8/20μs) | Imax | 10KA | | 電壓保護水平(In時) | 線/線 | | ≤330V | ≤330V | 線/地 | | ≤600V | ≤600V | | 傳輸速率(3dB) | fg | ＞2MHz | | | 接口形式 | | RJ11 | RJ45 | | 保護線數 | | 3,4 | 3,4,5,6 | | 外殼材料 | | A 型為鋁合金，除D型為塑料外殼，M型為標準1U鐵質機箱 | | 插入損耗 | lL | ＜0.2dB | | 串接電阻 | R | 4Ω |
三、安裝與維護：
? 防雷器串聯在信號通道和被保護設備之間。
? 防雷器的輸入端（IN）與信號線相連，輸出端（OUT）與被保護設備相連，不可以接反。
? 防雷器的PE線必須要與防雷系統地嚴格的等電位連接，否則將影響工作性能。
? 該產品無需特別維護，安裝時盡量靠進設備端；當工作系統出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后恢復正常，則應更換防雷器。
?.防雷器需良好接地，防雷地線應盡量短、粗、直，接地電阻應符合國家相關標準。 |
